特殊ダイヤモンド工具
| 素材 | ダイヤモンド 土台がS45C |
|---|---|
| サイズ | Φ:100 H:30 |
| 精度 | h7 |
| 加工内容 | ダイヤモンドはロウ付け、土台は旋盤加工 |
| 業界 | 土木建築 |
内容

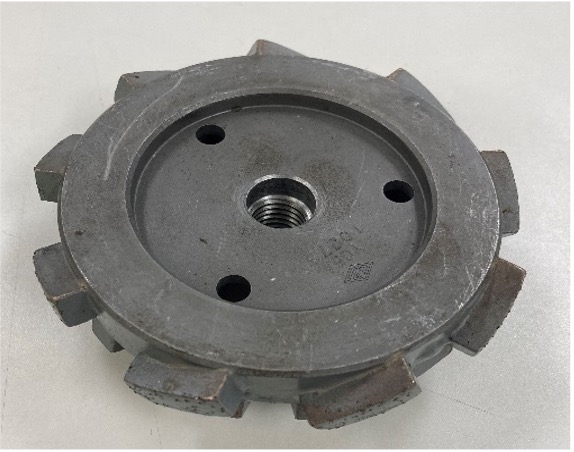

下水道を自走して水道管に穴をあけるロボットに搭載する、工具を製作しました。塩化ビニルライニング鋼管に穴をあけたり、凹凸を削り取る工具となります。フランジ接続径φ60で、M14にて接続します。
既存の工具はフランジ専用でしたが、真ん中にM14のタップ穴をあけることで、ねじでの接続を可能としました。従来は、海外輸入品の工具を使用されていましたが、納期がかかり、輸送コストにより高単価になることから、国内調達要望を頂戴しました。当工具は、土台をS45Cとすることでコストを安くし、表面と側面においては、ダイヤモンドのロウ付けで加工強度をUPしております。
接続部分の図面がなかったため現物を計測し、図面作成のうえ製造しました。
