大型の精密金型の新しい搬送方法のご提案

サービス範囲 電動アシスト付の重量物搬送台車の提案・販売
提案製品 電動アシストユニット e-drive
提案分類 重量ワークの工程間
メーカー テンテキャスター株式会社
業界 輸送

内容

改善前:before

 大型の精密金型の搬送方法について、お困りのお客様へ最新製品を羽根田商会からご提案した事例になります。大型の精密金型は、重量物であるため作業者の安全確保、高額製品であるため接触等による破損防止、の観点から非常に慎重な搬送作業が必要でした。

 現在の搬送方法は、チェーンブロックを使った吊り上げとパレットとフォークリフトを使っており、金型本体の搬送作業の他に、通路のスペースの確保が必要でした。これらを改善するためにフォークリフトに代わる500kg前後の重量物を安定して搬送する方法を羽根田商会の提案を行うことになりました。セットされた金型をチェーンブロックでの吊り上げは現状のままが最適として、その後の機械から保管場所までを搬送作業の安全性と安定性の向上を検討。その結果、フォークリフトの代替が可能なキャスター(作業者1人で操作可能)をご提案することに。

改善後:after

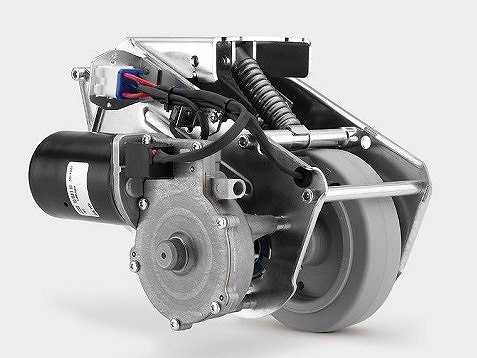

 本件の新しいキャスターとしてテンテキャスター株式会社 電動アシストユニット「E-Drive」を選定しました。今回テンテキャスター株式会社のキャスター製のE-Driveを選定したポイントは下記の2点になります。

① 機械から保管場所までフォークリフトを使用せずに済む点

   ⇒ パレット+フォークリフトと比較して細いスペースを通ることができ、接触の可能性を軽減できる


② 最大総重量は800kgまで対応で、電動アシスト対応可能なため、作業者1名でスムーズに運搬作業ができる

   ⇒ これにより、チェーンブロックから下ろした後にフォークリフトの有資格者でなくとも搬送ができる


 実際にこの電動キャスターを導入いただき、お客様にお使いいただいておりますが、作業効率が大幅にアップしたと、ご評価をいただいています。
