実績情報

センタレス研削盤 3連編成(粗・中・仕上加工)全自動ライン構築

サービス範囲 現地確認 ⇒ 打合せ ⇒ 見積 ⇒ オーバーホール+搬入出コンベア新規設計/製作+レーザー測長自動補正+AEセンサ+電力負荷測定追加 ⇒ 現地立ち上げ
施工対象 工作機械
メーカー 旧:日平トヤマ(現:コマツNTC)
施工分類 オーバーホール+搬入出コンベア新規設計/製作+レーザー測長自動補正+AEセンサ+電力負荷測定追加
オーバーホール+新規製作 6ヶ月
業界 自動車部品
概要 研削工程(粗・中・仕上)の全自動化ラインの構築 と 追加機能の新規設計/製作

内容

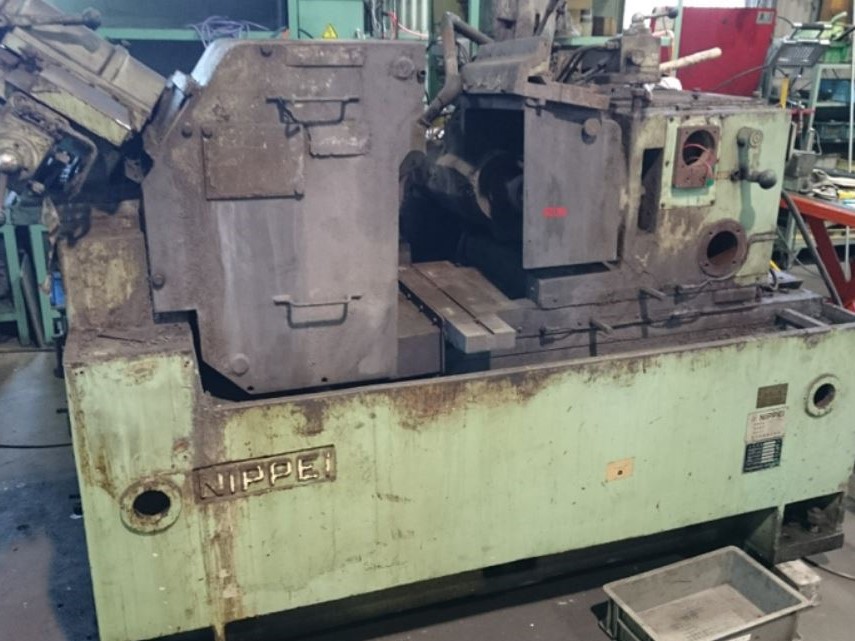

症状:before

 旧:日平トヤマのインフィード専用センタレス研削盤 CLGシリーズの3台による粗加工から中加工・仕上げ加工を自動で行いたいと、自動車部品業界のお客様よりご相談をいただきました。お客様のご要望を実現するためには、ご使用の研削盤:CLG-2Bが老朽化対策としてオーバーホールを行った上で、全自動ラインと構築のために機能追加の新規設計・製作することが必要でした。

 具体的な実施する内容として、研削盤CLGシリーズに対して、QW:研削砥石とRW:調整車のオーバーホール。全自動ラインとするために、各種センサーやコンピューター数値制御の更新や新たな測定器の設置などです。

 これらの提案をお客様に行い、羽根田商会にご依頼いただくことになりました。

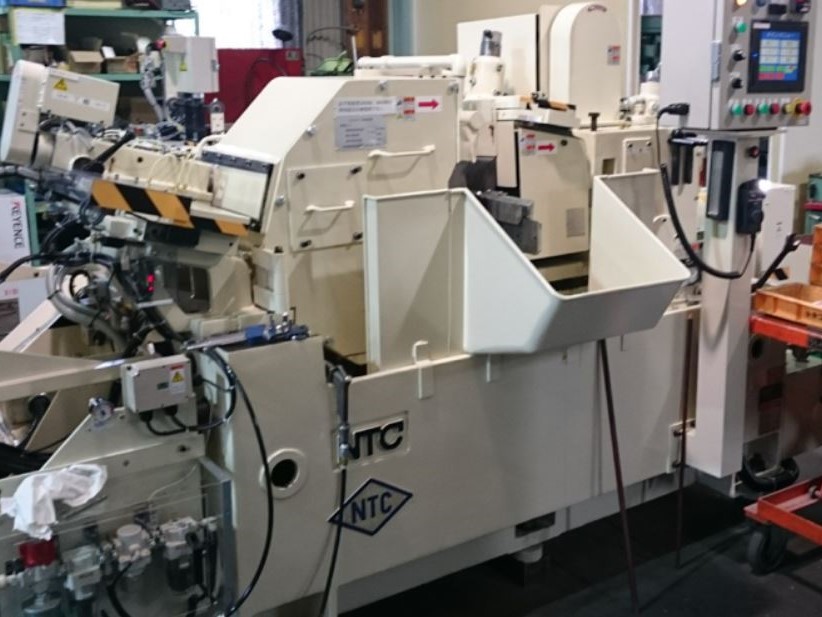

症状:after

 まず研削盤のオーバーホールを実施、その後に必要な機能を追加。

【オーバーホールの内容】

Step① QW:研削砥石とRW:調整車に対して、セラミック溶射とメタル摺合修正を実施

Step➁ RW:調整車のリングコーンを減速機付きモーター+インバーター(三菱電機製)仕様に改造

Step③ 切込軸とQW:研削砥石ドレス2軸をサーボ仕様に改造

Step④ QW:研削砥石ドレスにAE(Acoustic Emission)センサーを取付

Step⑤ 研削盤のCNC(Computer Numerical Control)を全面更新を実施

【追加機能の内容】

改造➀ 粗加工・中加工:研削盤へ

搬出コンベアにKEYENCE製 センサヘッド:TM040 2次元高速寸法レーザー測定器を取付。このレーザー測定器によって機械から排出されたワークを全数測定し、研削盤本体にフィードバックを行う自動補正仕様へ改造。

改造➁ 仕上げ加工:研削盤へ

研削盤へ電力負荷測定装置を取付。研削盤自体での自動補正を実現。

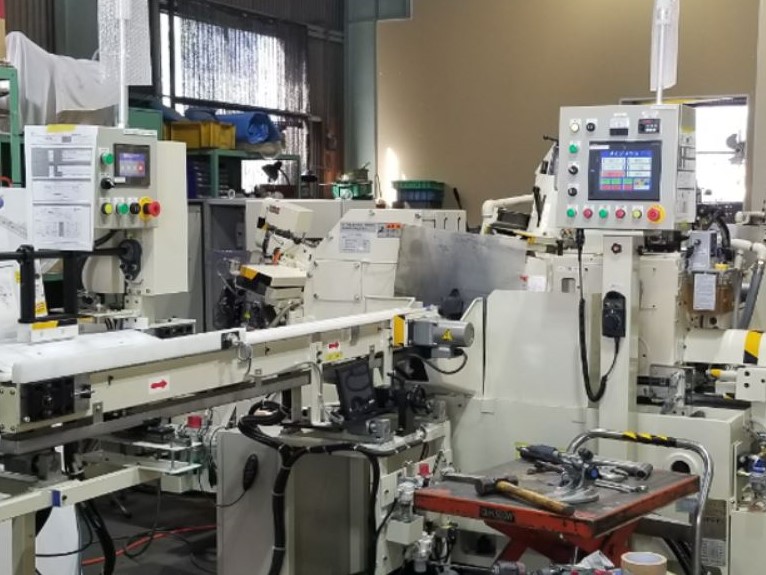

 工作機械のオーバーホールを行った上でレーザー測定器や監視装置を新たに設置することで、工程別の研削盤を3台使った全自動ラインを構築。今回のお客様の生産ラインの生産性向上を実現いたしました。
