実績情報

パイプ穴あけ搬送装置 (専用機)修理

サービス範囲 現地調査 ⇒ 仕様打合せ ⇒ 見積 ⇒ オーバーホール(NC乗せ換え+LMガイド交換+モータ交換)
施工対象 工作機
メーカー キラコーポレーション
施工分類 NC乗せ換え、LMガイド交換、モータ交換
オーバーホール期間 2ヶ月
業界 プラントエンジニアリング業界
概要 パイプに決められた位置に穴加工を行う工作機の加工精度が悪くなる症状が発生

内容

症状:before
 プラントエンジニアリングメーカーの生産現場で長く稼働しているパイプ穴あけ工作機の加工精度が著しく悪化。もともとはプログラムを行うことで、パイプを搬送しながら、所定の位置、穴と穴を均等な間隔での加工が可能でした。現在の症状として、この穴あけ工作機の加工精度が悪く、パイプの搬送(おくり)もできなくなっていました。そのため、搬送の部分を人の手で行うことになり、それにより、加工精度も不安定に。

 加工精度と人的工数の点をお悩みのご担当者様か、精度確保と自動化を行いたいとのことで、羽根田商会にオーバーホールのご依頼をいただきました。

症状:after

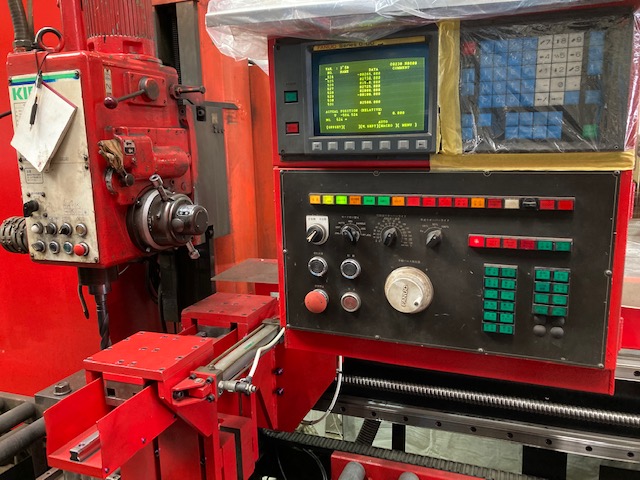

キラコーポレーション製の穴あけ機械を羽根田商会の協力会社と現地で確認。まず、加工の位置精度が悪化していることから、LMガイド、ボールネジを確認。老朽化が進んでいることから、LMガイドとボールネジをTHKの現行機種へ交換。さらにベアリングも交換し、機械側の駆動品を一新いたしました。この機械のNCはファナック製になり、サーボアンプやタッチパネル、専用のプログラムを更新・復旧するために、メーカーの協力を得て制御側も新品同様に更新。

 この結果、老朽化して精度や搬送機能が低下した穴あけ機械が、新品同様の加工精度・搬送精度を実現いたしました。今回のオーバーホールによって、LMガイドやNCの交換・更新を行いましたで、この機械は今後も長期間にわたって活躍することとと思います。
