工作機械の修理 工作機械の修理 年間120件以上の実績 オーバーホールのことならお任せください!

工作機械修理・オーバーホール.comが選ばれる理由

REASON
  • 1

    修理・オーバーホールの種類・規模に関わらず請け負います!

    小さい部品修理からオーバーホールまで幅広く対応させていただきます。「こんなに細かい修理・メンテナンスに対応してくれるだろうか?」と心配になる方もおられるかと思いますが、原則はいかなる修理・メンテナンスにも対応することができます。
  • 2

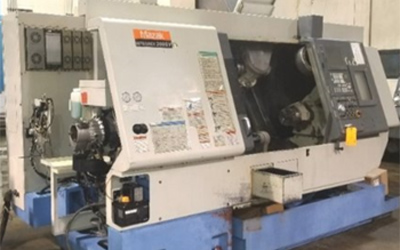

    汎用機・マシンニングセンタ・フライス盤・NC旋盤・研削盤等の様々な機械に対応可能!

    国内外メーカーの研削盤~マシニングセンタなどあらゆる機械の施工実績があります。精度が出ない。異音がする。遊休機を活用したい。NCを新しくしたい。など、お困りごとがあれば、ぜひご相談ください。
  • 3

    オーバーホール(メンテナンス)の程度もご予算に合わせてご提案致します!

    様々な機械のコストダウン事例は多数。長年使用し劣化している機械、故障してしまい社内で眠っている機械も修理・改造することができます。該当する方は一度お問い合わせください。

作業工程

PROCESS
  • 1

    各部の分解

    本体から各部ユニットを分解していきます。
    交換が必要なユニット、まだ使用できるユニットを判断していきます。
  • 2

    分解、全チェック

    すべての部品を分解して、交換が必要な部品やまだ使える部品を判断します。
  • 3

    洗浄

    各パーツを洗浄し、摩耗状況など確認をします。
  • 4

    塗装

    塗装が出来る部品は、塗装を行います。
  • 5

    部品交換

    使用頻度の高い部品、精度の核になる部品などは交換をしていきます。
  • 6

    組み立て

    手入れが終わった部品と新品部品で組立作業を行います。
  • 7

    精度測定

    オーバホール仕様書の精度が出ているか、精度測定と調整を繰り返して行い新品同等かそれ以上の精度が出ている事を確認します。
  • 8

    完成

    お客様との立会いで最終の精度試験とテストカットを行い作業が完了となります。

事例一覧

CASE

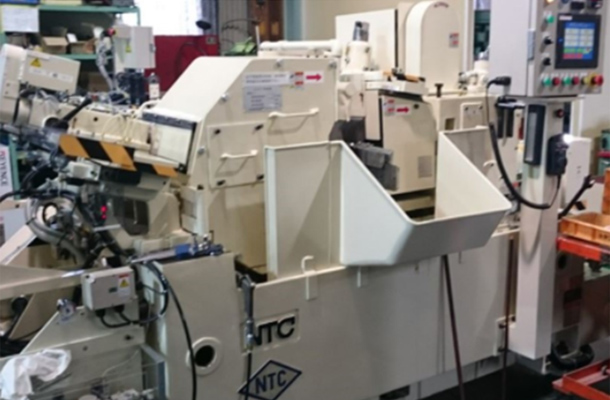

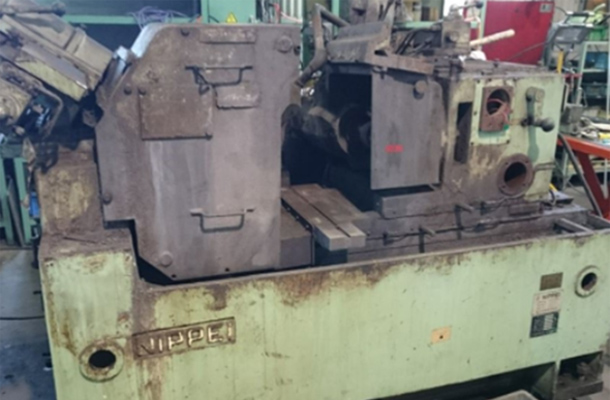

センタレス研削盤 3連編成(粗・中・仕上加工)全自動ライン構築

旧:日平トヤマのインフィード専用センタレス研削盤 CLGシリーズ3台による粗加工から中加工・仕上げ加工を自動で行いたいと、自動車部品業界のお客様よりご相談をいただきました。お客様のご要望を実現するためには、ご使用の研削盤:CLG-2Bに老朽化対策としてオーバーホールを行った上で、全自動ラインと構築のために機能追加の新規設計・製作することが必要でした。
具体的な実施する内容として、研削盤CLGシリーズに対して、QW:研削砥石とRW:調整車のオーバーホール。全自動ラインとするために、各種センサーやコンピューター数値制御の更新や新たな測定器の設置などです。
これらの提案をお客様に行い、羽根田商会にご依頼いただくことになりました。
まず研削盤のオーバーホールを実施、その後に必要な機能を追加。

【オーバーホールの内容】
Step①QW:研削砥石とRW:調整車に対して、セラミック溶射とメタル摺合修正を実施
Step➁RW:調整車のリングコーンを減速機付きモーター+インバーター(三菱電機製)
仕様に改造
Step③切込軸とQW:研削砥石ドレス2軸をサーボ仕様に改造
Step④QW:研削砥石ドレスにAE(Acoustic Emission)センサーを取付
Step⑤研削盤のCNC(Computer Numerical Control)を全面更新を実施

【追加機能の内容】
改造➀粗加工・中加工:研削盤へ
搬出コンベアにKEYENCE製 センサヘッド:TM040 2次元高速寸法レーザー測定器を取付。
このレーザー測定器によって機械から排出されたワークを全数測定し、研削盤本体にフィードバックを行う自動補正仕様へ改造。
改造➁仕上げ加工:研削盤へ
研削盤へ電力負荷測定装置を取付。研削盤自体での自動補正を実現。工作機械のオーバーホールを行った上でレーザー測定器や監視装置を新たに設置することで、工程別の研削盤を3台使った全自動ラインを構築。今回のお客様の生産ラインの生産性向上を実現いたしました。
概要 研削工程(粗・中・仕上)の全自動化ラインの構築と追加機能の新規設計/製作
サービス範囲 現地確認 ⇒ 打合せ ⇒ 見積 ⇒オーバーホール+搬入出コンベア新規設計/製作+レーザー測長自動補正+AEセンサ+電力負荷測定追加 ⇒ 現地立ち上げ
施工分類 オーバーホール+搬入出コンベア新規設計/製作+レーザー測長自動補正+AEセンサ+電力負荷測定追加
施工対象 工作機械
オーバーホール+新規製作 6ヶ月
メーカー 旧:日平トヤマ(現:コマツNTC)
業界 自動車部品

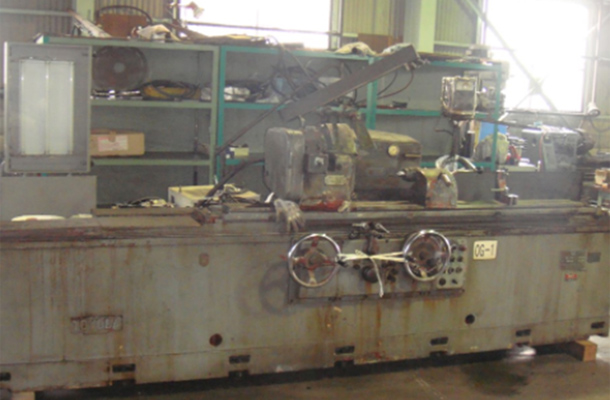

豊田工機(現JTEKT)製 工作機フルオーバーホール

納入以来、長年の使用による加工精度不良が発生。筐体自体に汚れや錆が目立っていました。

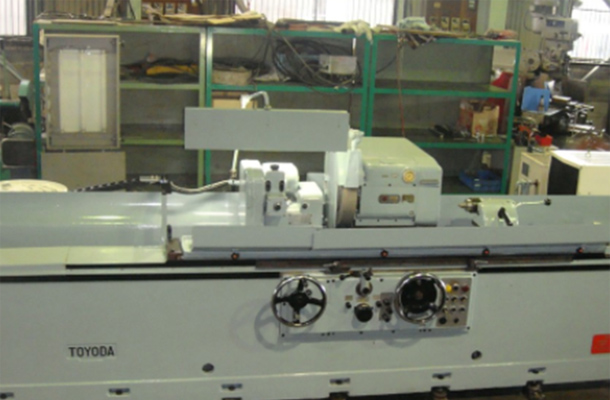

加工精度を回復させるために、フルオーバーホールを実施しました。具体的な修理部分として、スライド静圧部、中空制圧軸受部分になります。加工精度を回復させるために、固定軸主軸台を整え、砥石の周速やセンタ間距離を確認しました。
概要 全体オーバーホール、スライド静圧部改修、中空静圧軸受改修
サービス範囲 現物確認 ⇒ 仕様打ち合わせ ⇒ 見積 ⇒ オーバーホール ⇒ 設置 ⇒ 精度調整
施工分類 フルオーバーホール
施工対象 工作機械 円筒研削盤
オーバーホール+新規製作 受注後、約3ヶ月間
メーカー 豊田工機
業界 重機関連

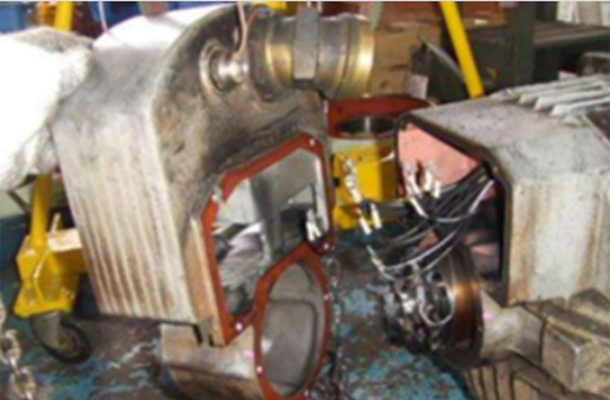

廃番インダクション モーターのオーバーホール

インダクション モーター修理のご相談をお客様よりいただきました。お客様はインダクション モーターの点検・修理の依頼はこれまでメーカーにしていたとのこと。今回のインダクション モーターの修理について、メーカーによるアフターサービス期間が終了したため、羽根田商会への依頼となっています。
アフターメンテナンスの期間が終了している旧式モーターが故障した場合、新型へ更新することも選択肢の1つとして存在します。ただ、お客様の生産現場ではこのインダクション モーターの仕様・サイズで長年使用しているため、新型のインダクション
モーターへの交換となると新品の購入コストだけでなく、取付調整の工数も発生することになります(モーターの製品サイズ・取付位置等が変更となるため)。そのため現在使用しているインダクション モーターを修理することが最も費用対効果が高く、オーバーホールのご依頼となりました。
廃盤になっているインダクション モーターを新品同様の性能に戻すためには、分解の上でモーターのローター:回転子やステータ:固定子、ブラケットやベアリングをほぼ新調する必要があります。羽根田商会ではこれまでに数多くのモーターのオーバーホールを実施しており、今回も同等に対応することになりました。
お客様へインダクション モーターのオーバーホールのお見積りを提示・ご発注をいただいた後、まずは製品本体の引き取りとなります。羽根田商会の協力会社の工場に到着した後、オーバーホールの作業を実施。

【インダクション モーター オーバーホールの内容】
  • インダクション モーターの分解。ブラケット・軸受け・回転子・固定子などを取外した後、蒸気洗浄と乾燥を実施
  • 回転子の軸受け:ベアリングを交換
  • 回転子・ベアリングとの篏合をするようにブラケットの修正
  • 整流子:コンミテータの切削加工
  • 絶縁抵抗値を回復するために回転子ワニス処理を実施
  • バランス調整やブラシ取り換えを実施

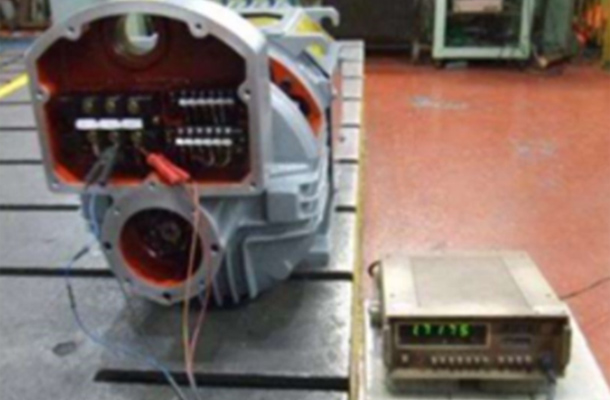

上記の作業を行い、お客様から引き取ったインダクション モーターが正常に稼働することを確認して一連のオーバーホール作業が完了いたします。オーバーホールしたインダクション モーターは、正常に稼働し廃盤となった製品を無事に復活させることができました。
概要 メーカーのアフターメンテナンス期間が終了したインダクションモーターのオーバーホール
サービス範囲 (メーカーサービス廃止型番)概算見積 ⇒ 引き取り ⇒ 分解・オーバーホール ⇒ 納入
施工分類 オーバーホール
施工対象 インダクションモーター
オーバーホール+新規製作 1ヶ月
メーカー 安川電機
業界 自動車部品

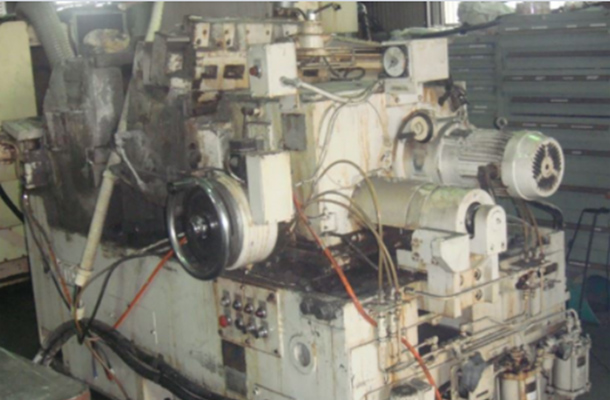

日平トヤマ センターレス研削盤 CLG-3のオーバーホール+改造対応

建機業界のお客様から加工機の新規導入のご相談をいただきました。お客様が望まれる加工仕様を実現するための新品の工作機械を導入するとなると、必要なコストが4・5千万円以上になることが予想されました。そのため、可能な限りコストを抑えた上で仕様を実現する方法を検討いたしました。
結果、お客様が望まれた仕様に近い中古の工作機械を購入した後、その中古機械のオーバーホールの実施を提案。そうすることで、機能は新品同様でありながら、コストは半分以下に抑えることができます。
羽根田商会からの提案についてお客様より承認をいただいたため、中古の工作機械を探すことになりました。
中古の工作機械を探していたのですが、お客様の仕様条件を完全に満たすことができる機種を期間内に見つけ出すことが難しく、そこで中古機械を購入後にオプション追加・改造を行うことで仕様を満たすことを提案。期間も限られていることから、この方向で話を進めることになりました。

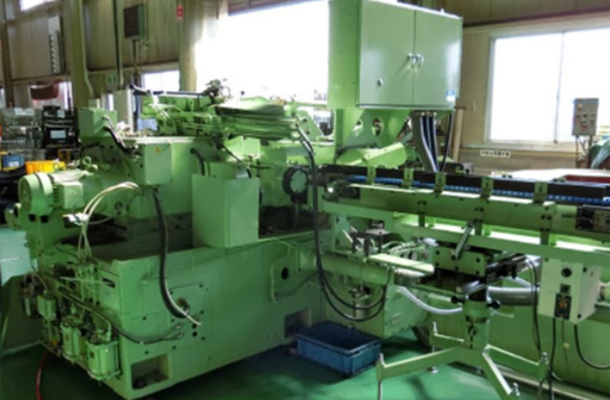

今回、羽根田商会で用意した中古の工作機械は、旧:日平トヤマ(現:コマツNTC)センターレス研削盤:CLG-3になります。まず研削盤のオーバーホールを実施。従来のCLG-3の加工精度を復元した後、お客様ご希望のワークレスト・自動供給機構・自動排出機能を追加いたしました。これらの追加機能の新規設計・製作から組み付け・調整についても羽根田商会にて一括で実施。結果、センターレス研削盤:CLG-3にワークレストと搬出用コンベアが追加された工作機械を4ヵ月の期間で用意し、さらに非常に低コストでの導入を実現いたしました。なお、この研削盤はφ30~φ60、φ80~φ230、全長30㎜~MAX1000㎜のワークに対応が可能となっております。
概要 新規工作機械の導入コスト低減の為、中古機械購入後にオーバーホール+お客様仕様へ改造 対応
サービス範囲 現地確認 ⇒ 打合せ ⇒ 見積 ⇒ オーバーホール+ワークレスト/搬入出コンベア製作 ⇒ 現地立ち上げ
施工分類 オーバーホール+ワークレストAssy、コンベア新規設計製作
施工対象 工作機械
オーバーホール+新規製作 4ヶ月
メーカー 旧:日平トヤマ(現:コマツNTC)
業界 建機業界

サービス提供までの流れ

SERVICE
  • 1お問い合わせ
    お問合せフォームかお電話にてお問合せください
    下記のお問い合わせフォームよりお客様のご希望・ご要望をお寄せください。お見積り・ご相談内容について図面などの詳細情報をご記入いただけますと、その後の対応がスムーズになります。
  • 2ヒアリング・現物確認
    お問い合わせ内容に基づき、最適な提案
    お客様からのお問合せいただいた内容、さらにはヒアリングをした内容を考慮し、弊社の培ってきたノウハウ・知見を活かし、お客様のご要望+αの提案をさせていただきます。ご満足いただけるまで、何度でもお打ち合わせを実施させていただきます。
  • 3お見積り
    合意いただいた提案に基づき、御見積書を提出
    弊社のご提案内容に合意いただいた場合、該当仕様にてお見積り書を提出させていただきます。その際に、スムーズなお取引になるようにお取引条件なども決定させていただきます。
  • 4ご発注
    ご発注書の授受
    提出させていただきました見積書金額にご同意いただきましたら、最終仕様のご確認をさせていただきます。ご発注書を授受後、正式にスタートさせていただきます。
  • 5修理・メンテナンス
    熟練したエンジニアの手によって修理・メンテナンス
    ご発注いただきましたら、設計から製作まで行い、お打ち合わせ時に決定した納期に基づき納品させていただきます。納品後、お打ち合わせ時に決定した検収条件を満たした際に、検収とさせていただきます。

よくあるご質問

FAQ
  • 1現在設置・稼働している設備のメンテナンスや改良は可能ですか?
    基本対応可能ですが、現設備確認の上対応可否を最終回答させて頂きます。
    尚、有料対応(確認と見積回答)となる場合もありますので、その場合は予め有料対応のご連絡をさせて頂きます。
  • 2羽根田商会から導入した機物以外でも、修理・メンテナンス対応は可能ですか?
    可能です。
    工作機械修理・オーバーホールセンターを運営する羽根田商会では、自社で導入した設備以外の修理・メンテナンスに対応しています。
    該当メーカーが廃業している機械や、海外製の設備、部品終息により修理を断られた機器など、当社にご相談頂き、修理・メンテナンスを行っています。機械全体のオーバーホールも行っていますので、是非お気軽にお問合せください。
